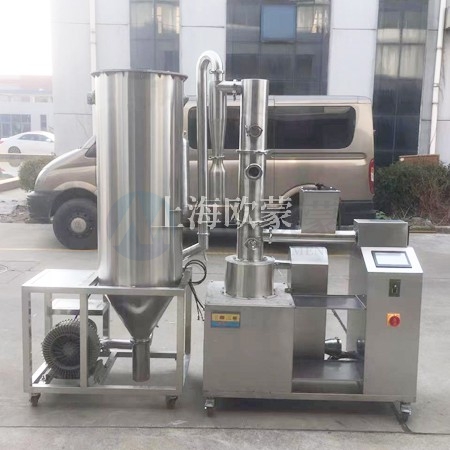

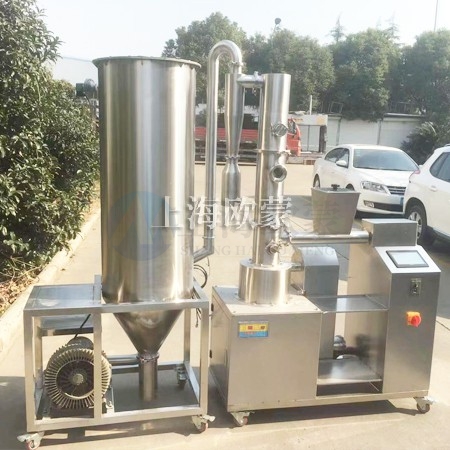

旋转闪蒸干燥机-实验室闪蒸干燥机

旋转闪蒸干燥机-实验室闪蒸干燥机

简要描述:旋转闪蒸干燥机工作原理 热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的……

  • 产品型号:
  • 厂商性质:生产厂家
  • 更新时间:2022-11-08
  • 访  问  量:576次

详细介绍

旋转闪蒸干燥机工作原理

热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干燥。脱水后的干物料随热气流上升,分级环将大颗粒截留,小颗粒从环中心排出干燥器外,由旋风分离器和除尘器回收,未干透或大块物料受离心力作用甩向器壁,重新落到底部被粉碎干燥。



旋转闪蒸干燥机设备特点

1、干燥室底部设置内锥体结构,使干燥器气体流通截面积自下而上不断交大,底部气速相对较大,上部气 >速相对较小,从而保证了下部的大颗粒处于流化状态的同时,上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度,从而增加了运转的可靠性。另外,这一结构可以有效防止轴承在高温区工作的恶劣状态,从而延长了轴承的使用寿命。

2、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时,又被抛向器壁,粘在壁面上,如果不及时将粘在 器壁上的物料刮下,则会出现严重“结疤“现象,导致不能正常操作。搅拌齿上安装刮板,可以保证在物料与器壁粘结牢固前,将其剥落。

3、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥的物料分离挡下,继续进行干燥,从而 保证满足产品粒度分布窄、湿含量均匀一致的要求。

4、锥底热风入口处设置冷却夹套。热风开始与物料接触处,温度很高,一般接近热空气的温度,远远高于 床层中的温度,操作中难免出现少部分物料在环隙附近粘结,停留时间过长,从而导致物料变质,甚至产生熔化,为避免这一现象, 增设局部夹套,可以降低该处器壁的温度,使操作得以顺利进行。

由于闪蒸干燥机以上结构特点,使其性能较其它干燥机存在以下优点:

1、干燥强度高。由于物科受离心、剪切、碰撞、磨擦而被微粒化,呈高分散状态,气固两相间的相对速度较大,强化了传质、传热。

2、适宜于热敏性物料。干燥机底部高温区气速高、物料很难与热表面直接接触;另外附有冷却夹套、搅拌 齿配有利板这一切解决了物料粘壁、焦化之忱。

3、工艺简化。与运用其它类型的干燥机相比,用闪蒸干燥机干燥膏糊状、泥浆状、滤饼等物料可以一次干 燥成均匀的粉状产品,省去了粉碎、筛分等工序。

4、有效控制终水份和细度。进料及热风温度的调节及分级器的协调统一,对终水份和成品粒度能够充分控 制,从而保证了产品的湿含量及细度均匀。



旋转闪蒸干燥机性能特点

◎旋流、流化、喷动及粉碎分级技术的有机结合。

◎设备紧凑,体积小,生产效率高,连续生产,实现了"小设备,大生产"。

◎干燥强度大,能耗低,热效率高。

◎物料停留时间短,成品质量好,可用于热敏性物料干燥。

◎负压或微负压操作,密闭性好,效率高,消除环境污染。



旋转闪蒸干燥机适应物料

有机物:阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素、有机颜料等。

染料:蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。

无机物:硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。

食品:大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等。



旋转闪蒸干燥机技术规格

型号 XZSZ-2 XZSZ-4 XZSZ-6 XZSZ -8 XZSZ -10 XZSZ -12 XZSZ -16 XZSZ -20
主机内径mm 200 400 600 800 1000 1200 1600 2000
风量M3/h 350-500 1150-2000 2450-4500 4450-7550 7000-12500 10000-20000 18000-36000 28200-56500
蒸发水份kg/h 12-17 40-70 80-150 150-250 230-4250 300-600 600-1000 1000-1500
*大装机容量kw 10 20 40 65 85 105 150 230
*大高度m 4.0 4.8 5.8 6.5 7.1 7.8 8.8 10.1
占地面积m2 15 20 28 35 40 52 80 150

注:1.水分蒸发量是以进风温度为180oC,出风温度为80oC 时每小时蒸发的水份,
2.除以上型号外可为用户作**设计,
3.以上装机容量为标准配套,根据物料不同功率配套可明显减少。
